18年電感廠家揭秘常規0805貼片電感類型以及規格參數 gujing

編輯：谷景電子

小編相信對了解電感行業的人對0805貼片電感是認識的或是有些印象的。0805貼片電感是一種常規電感產品，然而大家對0805貼片電感還是有些誤會的，0805貼片電感不是一款電感，而是一個系列的電感。本文小編向大家介紹0805系列貼片電感的幾款常用類型：

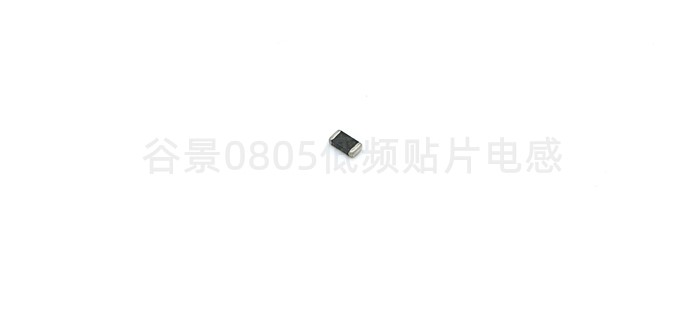

一、0805低頻貼片電感：

這是一款0805低頻貼片電感，對應料號：GSTLI2012-R18KT，結構簡單，主要有線圈和磁性粉末兩部分。磁芯采用的是鐵氧體磁芯，電流大小250MA，感值0.18uH，阻值是0.4Ω。它主要被應用于通信的中低頻段。

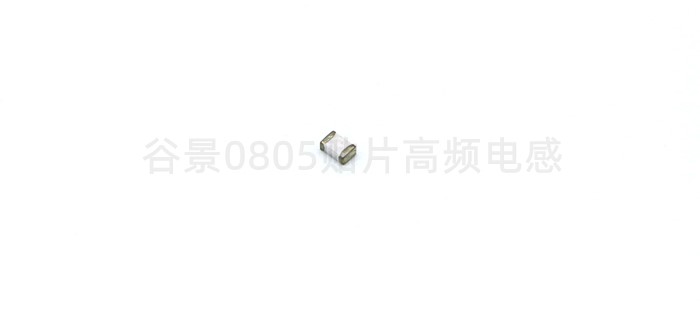

二、0805高頻貼片電感：

上圖的這款貼片電感是一款0805高頻貼片電感，對應料號：GSTHI2012H2N2JT，結構分為線圈和陶瓷磁芯。它的電流大小是600mA，感值是2.2uh，阻值是0.1Ω，0805高頻貼片電感主要應用于電子通信的接收端。

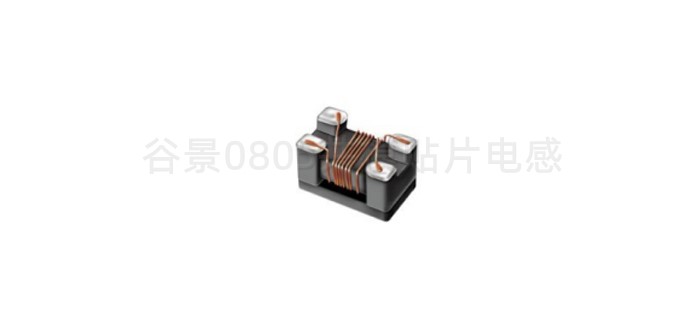

三、0805共模貼片電感：

上圖是一款0805共模貼片電感，對應料號：GCMH05MT181，結構也很簡單，分為線圈和骨架。磁芯采用的也是鐵氧體磁芯，它的電流大小是330mA，阻抗是180Ω，阻值是0.1Ω，0805共模貼片電感主要應用于電子通信領域濾波使用。

四、0805磁珠貼片電感：

這款貼片電感是一款0805磁珠貼片電感，對應料號：GSTGB2012-600PT，結構主要分為線圈和粉末。磁芯采用鐵氧體磁芯，它的電流大小是1000mA，阻抗是160Ω，阻值是0.05Ω，它主要應用于安規。

以上就是四種常見的0805系列的貼片電感的基礎參數，想要了解更多關于0805貼片電感內容歡迎留言咨詢！
